過濾器系列

正、反折流T型過濾器（SRT1型　SRT2型）

發布時間：2021-06-28 點擊次數：

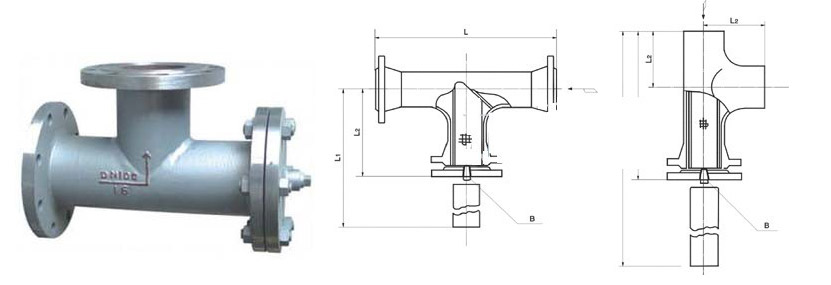

注：右圖所示為正折流型，反折流流向與正流向相反，正折流與反折流T型過濾器外型結構及尺寸均相同。僅濾筒的絲網內外分別，正折流式絲網在濾筒內，反折流式絲網在濾筒外。
主要零件材料：

主題材料	碳鋼	不銹鋼
工作壓力	≤ PN250	≤ PN250
工作溫度 (℃)	20～380	80～450
適用介質	無腐蝕性流體	腐蝕性流體

主要尺寸:

公稱直徑 DN(mm)	PN1.0-4.0			PN5.0-10.0			W(in)
公稱直徑 DN(mm)	L1	L	L2	L1	L	L2	W(in)
50	277	457	128	292	472	134	R1/2
65	316	530	146	331	545	152	R1/2
80	337.5	568	156	360.5	591	165	R1/2
100	388	648	181	416	676	191	R3/4
150	491.5	842	232	521	871	241	R3/4
200	591	1031	280	621.5	1062	289	R3/4
250	668.5	1169	318	716	1216	333	R3/4
300	768	1370	368	821	1421	384	R/4
350	847	1585	406	898	1650	422	R3/4
400	901	1690	432	960	1765	451	R3/4

●訂貨須知：
訂貨時請注明：產品名稱、公稱通徑、壓力等級、過濾精度、材質、法蘭標準操作壓力等詳細參數。以上產品尺寸為常規通用型。如需其他規格尺寸，敬請來電說明。
